Techniek & Sensoren

Eigen ontwikkeling en productie

Eigen ontwerp, productie in Nederland

Onze sensoren worden door iotta zelf ontwikkeld en in Nederland geproduceerd. Daardoor kunnen we een bestaande sensor aanpassen of een nieuwe ontwikkelen wanneer een toepassing daarom vraagt, ook bij kleine aantallen.

Het maakt ook een audit op de hardware of de firmware mogelijk. We hoeven u daarvoor niet door te verwijzen naar een leverancier verderop in de keten.

Ons sensorplatform is opgezet om nieuwe meettypen snel toe te voegen. Sensoren van andere leveranciers kunnen ook op ons meetsysteem worden aangesloten.

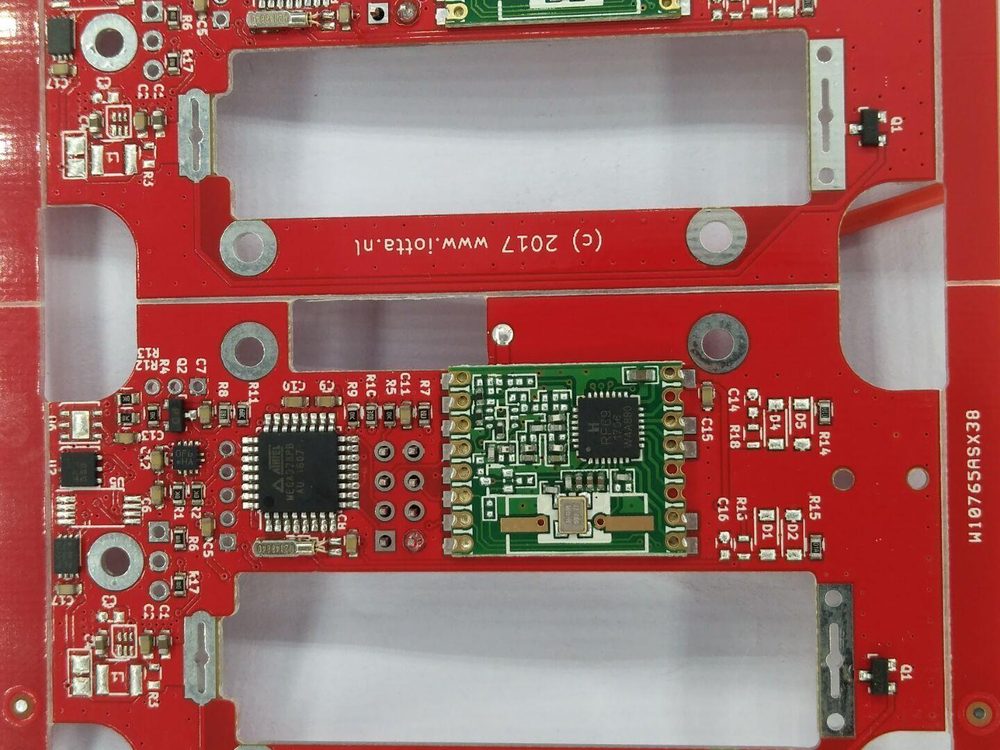

Productiepaneel met printplaten van iotta-sensoren, voorzien van radiomodules en het opschrift www.iotta.nl

Productiepaneel met sensorprintplaten uit eigen ontwerp.

Ontworpen voor jarenlang beheer

Wij leveren meten als dienst, dus elk defect komt bij ons terecht. Dat stelt andere eisen aan de hardware.

Zelfdiagnose en valdetectie

Al onze sensoren hebben uitgebreide zelfdiagnose en valdetectie. Een sensor die van de muur is gevallen meldt dat zelf, zodat de metingen die daarna binnenkomen niet stilzwijgend onbruikbaar worden.

Volledig draadloos

Vrijwel alle sensoren zijn draadloos en ultra low power. Ze gaan de meetperiode mee op hun batterij en hebben genoeg bereik om vanuit één gateway per gebouw uitgelezen te worden. Batterijvervanging zit in de dienst.

Plaatsen zonder installatiewerk

Sensoren worden bevestigd met temperatuurbestendige tape. Ze zijn vrij plaatsbaar en kunnen later worden verplaatst of verwijderd zonder boorgaten achter te laten.

Verbeteringen bereiken ook de sensoren die al hangen

Nieuwe inzichten in data-interpretatie, verfijningen in de berekening van afgeleide data en verbeteringen in de sensorfirmware worden zonder interruptie doorgevoerd, ook op meetsystemen die al bij u draaien. Firmware-updates gaan versleuteld en gesigneerd over de lucht.

Meetmethodes voor gebouwgebruik

Elke methode heeft zijn eigen toepassingsgebied. Welke het beste past hangt af van het doel en de gewenste nauwkeurigheid.

We onderscheiden bezetting van benutting. Bezetting zegt of een ruimte in gebruik is, ongeacht het aantal mensen. Benutting gaat over hoeveel mensen er werkelijk zijn. In een kleine ruimte met zittende mensen is de CO₂-concentratie een bruikbare maat voor het aantal personen, in een sportschool niet. Een deurteller werkt goed voor een vergaderzaal en minder goed voor een theaterzaal. Daarbij geldt dat een nauwkeuriger meting doorgaans duurder uitvalt.

Daarom bepalen we de meetmethode pas nadat duidelijk is wat u met de metingen wilt bereiken en welke nauwkeurigheid daarbij hoort.

Bewegingssensor (PIR): De eenvoudigste en voordeligste bezettingsmeting. Onze verbeterde PIR-sensor rapporteert naast de aanwezigheid van beweging ook de intensiteit ervan, wat een nauwkeuriger beeld oplevert dan een binaire wel/niet-melding.
Combinatiemeting: PIR gecombineerd met binnenklimaatmeting (CO₂, temperatuur, relatieve luchtvochtigheid). Vooral de CO₂-concentratie voegt veel informatie toe. Deze combinatie haalt in kantoorsituaties een getoetste betrouwbaarheid van boven de 98%, genoeg om er automatisch zaalreserveringen mee vrij te geven of als no-show te markeren. U heeft dan meteen de klimaatgegevens van alle bemeten ruimtes.
Drukte-indicator: De bewegingsintensiteit en de klimaatdata worden gecombineerd tot een drukte-indicatie: met zekerheid niet bezet, rustig, gemiddeld of druk. In kleinere ruimtes is die indicatie vaak goed te vertalen naar een telling.
Deurteller: Telt deurdoorgangen met een dubbel "PIR-gordijn": twee smalle detectiestroken vlak achter elkaar, waardoor de sensor ook de looprichting vaststelt. De meting wordt minder nauwkeurig als mensen dicht op elkaar naar binnen lopen.
Deurteller met combinatiemeting: De nauwkeurigste telling voor grotere ruimtes. Zodra de combinatiemeting vaststelt dat de ruimte leeg is, wordt de deurtelling op nul gezet en gaan de opgelopen telfouten terug het algoritme in als correctie. Zo lopen kleine fouten niet op over de dag.
Werkplekmeting: Een bewegingsmelder met verkleind detectieveld, gemonteerd onder het bureau, stelt met hoge nauwkeurigheid vast of een individuele werkplek in gebruik is. De sensor is relatief goedkoop, waardoor het rendabel kan zijn om alle werkplekken in een ruimte uit te rusten. Dat levert een nagenoeg exacte telling over de tijd op.

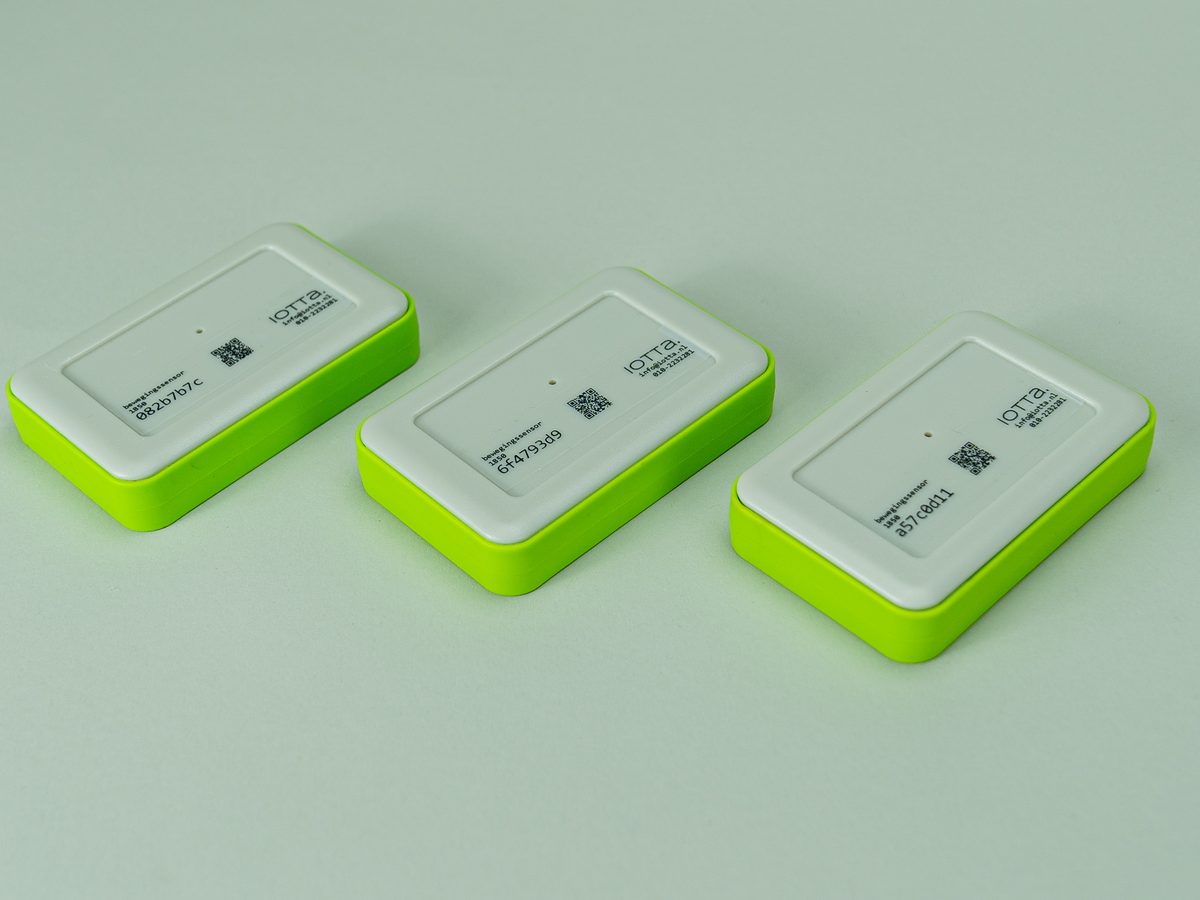

Drie draadloze iotta-werkpleksensoren met groene behuizing, naast elkaar op een neutrale ondergrond

Werkpleksensoren gemonteerd onder een bureaublad in een kantoortuin, met medewerkers aan de tafel

Werkpleksensoren, onder het bureaublad geplakt en later te verplaatsen.

Binnenklimaat

CO₂, temperatuur en vocht, uit te breiden waar nodig

De standaardcombinatie is CO₂-concentratie, temperatuur en relatieve luchtvochtigheid. Daar kunnen fijnstof, VOC (vluchtige organische stoffen), lichtintensiteit en barometrische druk aan worden toegevoegd. Onze sensoren zijn in hoge mate configureerbaar: metingen kunnen per sensor worden toegevoegd of juist weggelaten.

Klanten gebruiken die klimaatdata om een gezonde werkomgeving aan te tonen, om de prestaties van gebouwinstallaties te controleren (bijvoorbeeld na oplevering), om klachten over het klimaat objectief te toetsen, en om gebouwgebruikers te routeren naar een prettiger ruimte.

CO₂ Temperatuur Luchtvochtigheid VOC Fijnstof Lichtintensiteit Geluidsintensiteit

Drie iotta-binnenklimaatsensoren met e-inkdisplay dat 540 ppm CO₂, 20,5 °C en 78% luchtvochtigheid toont, met rode, oranje en groene statusindicatie

De klimaatsensor met display en stoplichtindicatie. Gebruikers zien in de ruimte zelf of er geventileerd moet worden.

Overige meetdiensten

Bewezen meetdiensten die volgens hetzelfde model geleverd worden.

Geluidsintensiteit

Continue meting met rapportage van gemiddelde en maximum per vijf minuten, verdeeld over acht frequentiebanden. Daardoor is een lage continue toon, bijvoorbeeld van een ventilatiesysteem, te onderscheiden van spraak. Bruikbaar voor het vinden van een rustige werkplek, voor analyse van de geluidsbelasting en voor het valideren van klachten. Er wordt niets opgenomen of verzonden.

Temperatuurbewaking

Bewaking van koelingen en vriezers met wet-conforme HACCP-registratie, alarmering en opvolgregistratie van overschrijdingen.

Lees meer

Energiemeting

Een sensor die via de P1-poort of een puls-oog op een slimme meter wordt aangesloten en alle beschikbare meetinformatie uitleest. Dat zijn vaak vele tientallen grootheden, waaronder het actuele stroom- en gasverbruik.

Niveau & voorraad

Vulniveau van tanks, silo's en containers op afstand, inclusief temperatuurbewaking en, waar relevant, positiebepaling.

Lees meer

Parkeerplaatsbezetting

Bezettingsmeting per parkeervak op basis van laserafstandmeting. Aanmerkelijk voordeliger en energiezuiniger dan gangbare meetmethodes.

Maatwerk

Sommige maatwerkoplossingen groeien na bewezen functioneren uit tot een volwaardige dienst en worden onderdeel van het standaardportfolio. Heeft u een meetwens die hier niet tussen staat, laat het ons weten.

Van meetvraag naar werkende opstelling

De implementatie verloopt in vijf stappen. Alleen de derde gaat over het ophangen van sensoren.

1. Meetdoel en communicatie: Samen bepalen we wat u met de metingen wilt bereiken. Daarbij stellen we meteen een communicatieplan op, omdat vroegtijdig communiceren met de organisatie de acceptatie sterk beïnvloedt.
2. Meetplan: Op basis van het meetdoel, de plattegronden en eventueel een schouwing bepalen we welke metingen op welke plaatsen nodig zijn, met welke nauwkeurigheid en welk meetinterval. Tegelijk inventariseren we waar die metingen terecht moeten komen: welke gegevens moeten voor welke gebruikers en systemen toegankelijk zijn.
3. Plaatsing: Onze servicedienst plaatst de gateways, sluit ze aan, hangt de sensoren op, registreert alle meetpunten en controleert de werking van het hele systeem vóór vertrek.
4. Inrichting: Nu er data binnenkomt richten we het dashboard in, met plattegronden, groepering per ruimtetype, grenswaarden en notificaties. Ook koppelen we externe systemen aan.
5. Ingebruikname: Gebruikers uitnodigen, toegang verlenen en ondersteunen bij het gebruik van de nieuwe meetgegevens.

In de praktijk werkt meertrapscommunicatie het best: eerst een aankondiging van het initiatief met het waarom, dan een inhoudelijke toelichting op hoe het werkt, vervolgens de aankondiging van de plaatsing, en tot slot het bericht dat de metingen klaar zijn voor gebruik, met een uitnodiging om mee te kijken.

Beheer

Beheer op afstand en op locatie

Elke sensor draagt een QR-code. Een servicemedewerker scant die en ziet om welk meetpunt het gaat, waar het hoort te hangen en hoe het zich gedraagt. Van elke sensor ligt in het platform de metadata vast, waaronder het type, de exacte positie op de plattegrond en de status.

Storingen worden centraal gesignaleerd en waar mogelijk op afstand opgelost, met een firmware-update, herconfiguratie of storingsanalyse. Lukt dat niet, dan komt onze landelijk dekkende servicedienst langs. In beide gevallen hoeft u zelf geen melding te maken.

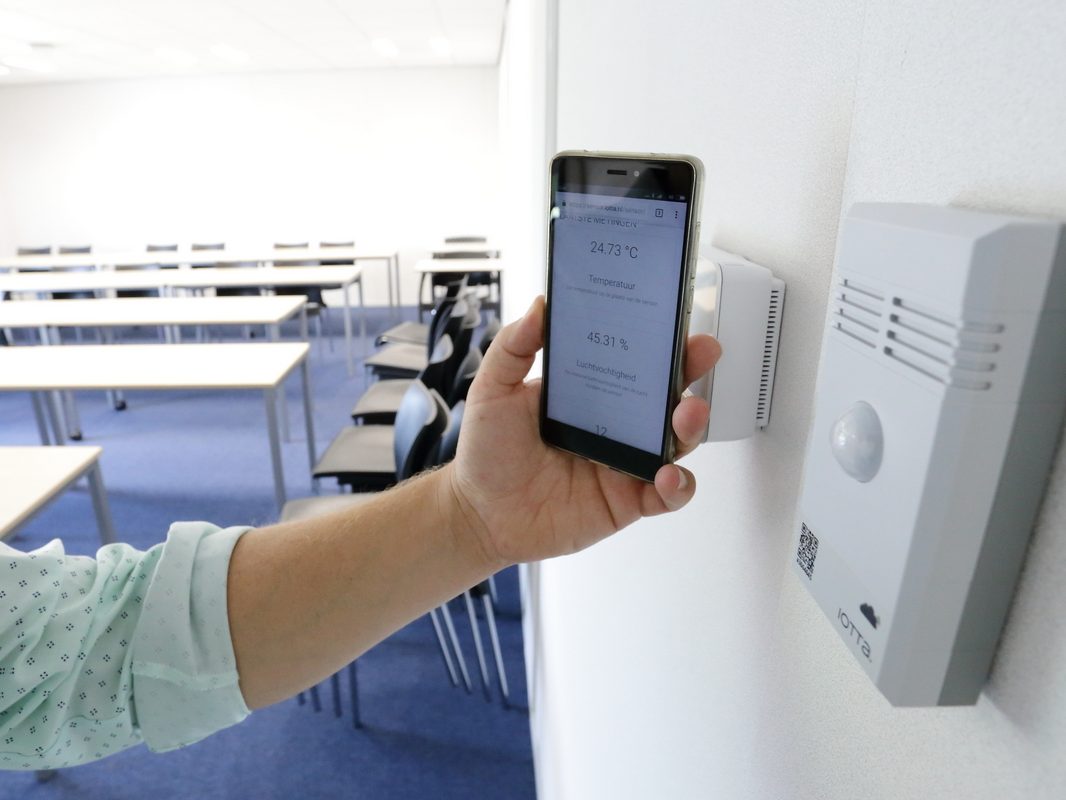

Hand die met een smartphone de QR-code van een wandgemonteerde iotta-sensor scant en de actuele meetwaarden op het scherm ziet

Meetpunt uitlezen via de QR-code op de sensor.
